常见电机绕线机的绕线方式有哪些?
作者: 合利士智能装备 编辑: 合利士 来源: 发布日期: 2024.06.14
信息摘要:
绕线机作为电机制造过程中的关键设备,其绕线方式的多样性确实为不同类型的电机生产提供了极大的便利。在电机行业快速发展的背景下,绕线机不仅要满足…

绕线机作为电机制造过程中的关键设备,其绕线方式的多样性确实为不同类型的电机生产提供了极大的便利。在电机行业快速发展的背景下,绕线机不仅要满足生产效率的需求,更要在质量、精度和适应性上达到高标准。

一、平绕式绕线机:以其自然流畅的绕线特点和广泛的适用性而备受青睐。通过线头固定和产品线圈旋转的方式实现绕线,线嘴的移动则负责精准排线。这种绕线方式对于继电器、电磁阀、分块定子等产品的生产尤为适用;因为它能够有效减少线材损伤,保证排线质量,同时适应不同粗细的线材,满足了多样化的生产需求。

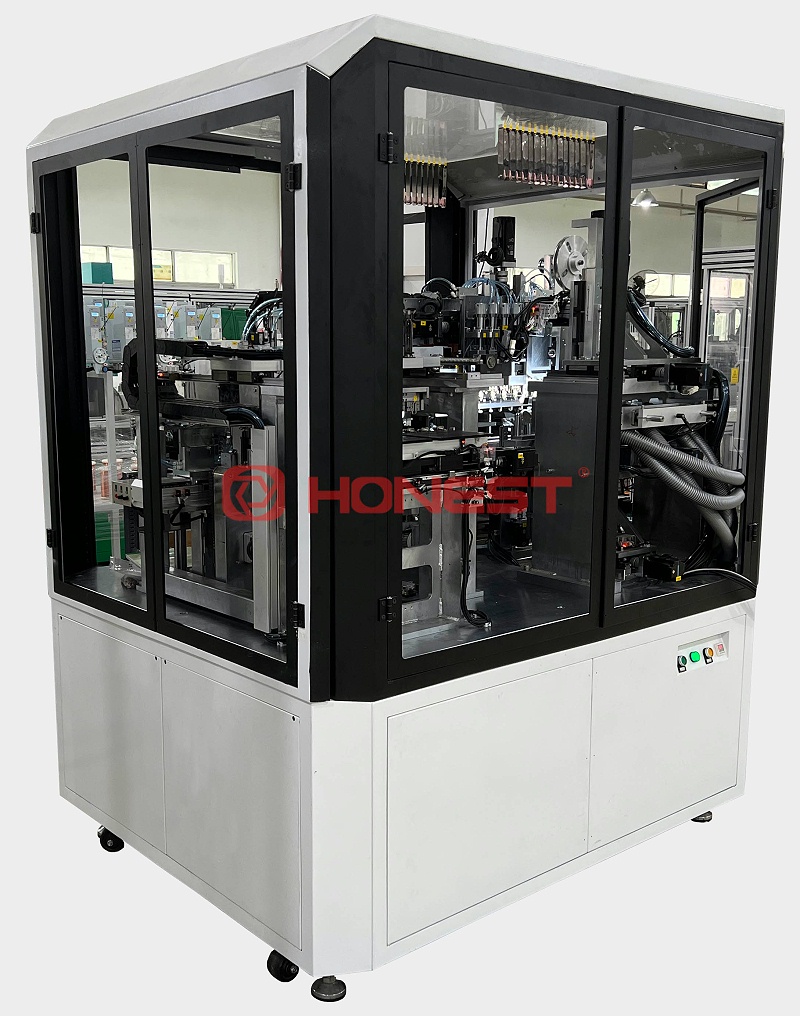

3.共模电感8轴绕线设备

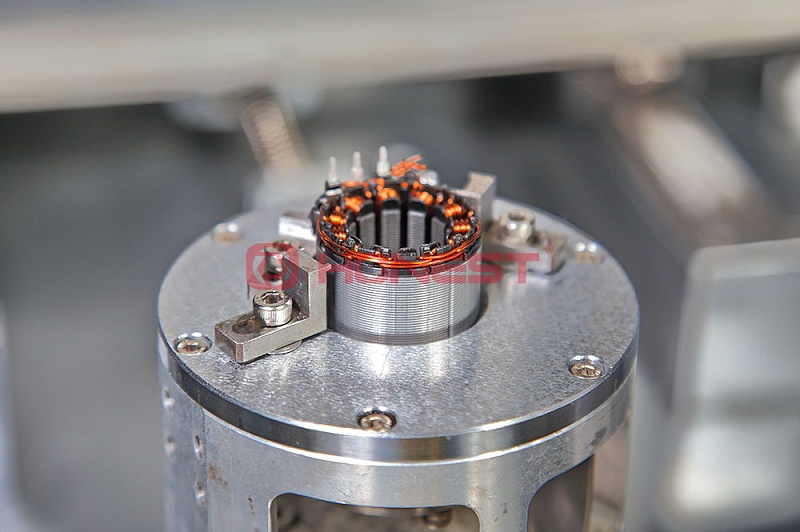

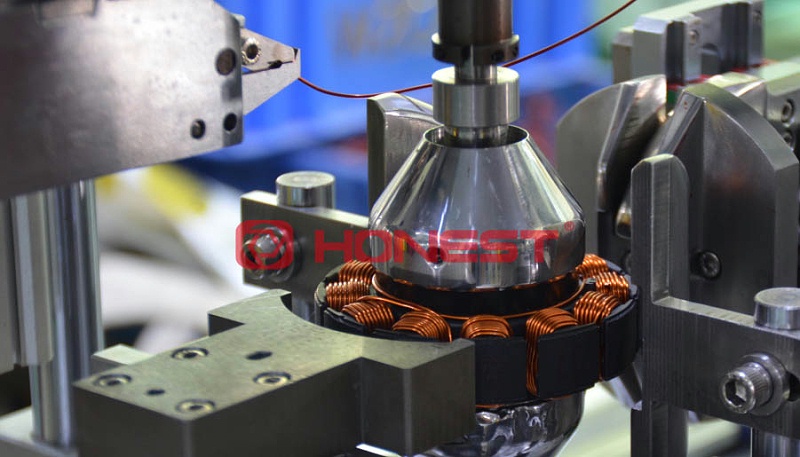

二、针式绕线机:通过伺服带动针杆高速上下运动,实现线材的精准绕制。其优点在于能够适应不同外径、高度和槽数的定子,满足不同客户的需求。在电机制造领域,无论是内绕定子、外绕定子还是展开式定子,针式绕线机都能展现出其高效的绕线能力。常见的绕线方式如12/9/6槽等,针式绕线机均能轻松应对。

①按针数分类,针式绕线机可分为单针和多针两种类型。单针绕线机灵活性更强,适应性更广,适用于多种不同的绕线需求;而多针绕线机则以其高效率著称,适用于大规模、批量化的生产场景。
②按驱动方式分类:伺服驱动和凸轮驱动是两种主要类型,伺服驱动绕线机具有更高的灵活性和适应性,能够精确控制针杆的运动轨迹和速度;而凸轮驱动绕线机则以其较小的冲击力和稳定的运动特性受到青睐。

针式绕线机通过精确地控制绕线的位置和张力,以确保线圈的形状、尺寸和性能达到设计要求;同时也能够确保铜线在定子槽内的均匀分布,从而提高电机性能的稳定性。

3


三、 飞叉绕线机:通过飞叉的高速旋转带动线嘴和线材运动,实现线材的精准绕制。这种方式特别适用于进线空间小,轮廓复杂的产品,且能够灵活应对各种复杂的绕线需求;线径方面,合利士飞叉绕线机通常适用于0.02~1.5mm范围内的圆线。
①按飞叉数分:可分为单飞叉和双飞叉两种类型,单飞叉绕线机具有单个飞叉进行绕线操作,而双飞叉绕线机则配备两个飞叉,通过两侧飞叉相反方向旋转实现绕线,从而提高绕线效率。
②护线类型方面:飞叉绕线机可分为无护线飞叉排线和有护线头排线两大类。无护线飞叉排线绕线原理相对简单,主要是产品固定、线头固定,飞叉旋转并移动进行排线。而有护线头排线则根据护线头的运动方式分为多种类型,如护线头单运动排线(飞叉随动或固定)和护线头多运动排线等。不同类型的护线头排线方式在绕线过程中各有特点,可以根据具体产品需求和绕线精度进行选择。
飞叉式绕线机具有高度的自动化和智能化。通过精确的参数设置和控制系统,绕线机能够实现高速、稳定的绕线过程,大大减轻了人工操作的负担。同时,它还可以根据不同的产品需求,灵活调整绕线方式和参数,满足多样化的生产需求。
5
以上,便是电机绕线机中的常见绕线方式,每种方式都有其独特的优点和适用范围;在选择绕线机时,客户需根据自身产品的需求、设计方式以及生产规模等因素进行综合考虑,选择最适合的绕线机设备。
