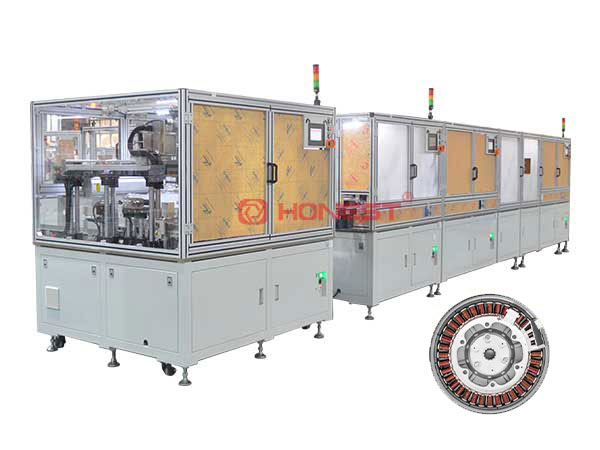

大巴卡车(商用车)水泵定子组装生产设备
作者: 编辑: 来源: 发布日期: 2024.07.19
信息摘要:
合利士大巴卡车(商用车)水泵定子组装生产设备,整个生产过程充分体现了现代制造技术的精确性和高效性。通过先进的机械设备和工艺流程,不仅能够确保…
大巴卡车(商用车)水泵电机的主要作用是对冷却液进行加压,确保其在冷却系统中循环流动。这一过程,冷却液不断循环经过散热器和发动机缸体,有效带走热量,确保发动机温度处于稳定的工作范围内,从而避免因过热而导致的损害。而汽车水泵电机分块定子生产线集成了绕线、拼圆焊接、激光打标及定子热套等现代制造技术,专用于高效生产,高质量的大巴卡车(商用车)水泵定子部件。
1
大巴卡车(商用车)水泵定子组装生产设备的主要工序分为以下:

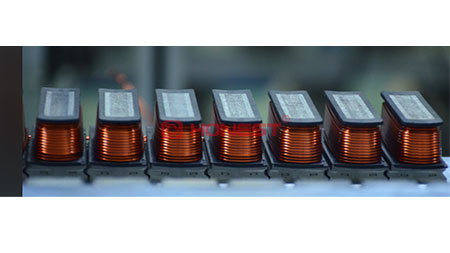

1.双工位绕线机:铁芯治具上料至双工位转换平台,并启动按钮后,设备开始自动工作。两个针嘴同时对分块铁芯进行绕线;绕线过程前,设备中的传感器能够实时检测是否有线包存在,防止上料过程把已有线包的物料又再次放回进行绕线,其确保绕线过程的准确性。此外,混料检测、线包检测以及张力报警等功能的引入,进一步保障了绕线质量和设备安全。对于传统分块定子来说,双工位的绕线设备能够一次满足两组12块分块定子的绕线需求,在生产效率上有了显著地提升。

2.成圆焊接机:带有工装的定子上料并启动按钮后,直线模组将定子移动到脱模机构工位,预压后自动顶出定子脱模,随后机械手自动夹爪抓取定子,并将其转移到激光焊接工位。这一过程中,机械手的精确性和快速性能够确保定子短时间内准确地被抓取并转移到下一工位。在激光焊接工位,伺服系统对定子进行旋转角度的控制,激光头上下运动的焊接,确保定子在焊接过程中保持稳定的旋转速度和角度,从而保证焊接的质量和效率。最后,CCD检测系统对焊缝的长度和光洁度进行检测,确保产品的质量,良品率可达99%。

3.激光打标&定子热套机:将机壳和定子放置在治具上,通过传感器检测物料并判断物料型号。随后模组移动到机壳加热工位,采用高周波对线圈进行加热,这种加热方式具有加热速度快、温度均匀、节能环保等特点;使得线圈迅速达到所需的温度,并让机壳受热使尺寸变大,对绕好线的定子放入机壳中。再使用涡流管吹冷气到机壳内外进行降温,使其机壳和定子紧固在一起。

2

综上,整个生产过程充分体现了现代制造技术的精确性和高效性。通过先进的机械设备和工艺流程,合利士不仅能够确保大巴卡车(商用车)水泵定子组装生产设备的质量,还能实现大规模、高效率的生产,满足汽车电机制造业日益增长的需求。

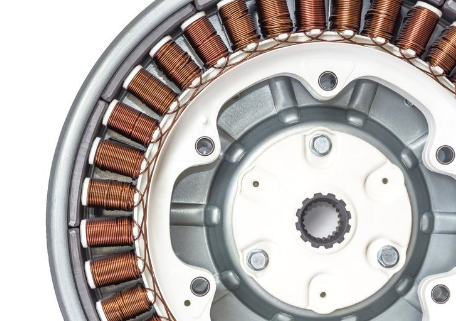

3-产品分体-成品
