信息摘要：
无刷内绕定子作为电机的重要组成部分，其不同分类主要基于其工艺结构特点、绕线方式以及应用场景等多个维度；无论是接线端子式定子、刺破式定子以及盘…
无刷内绕定子是电机结构中的关键部件，与转子一同构成了电机的动力系统。无刷内绕定子主要由线圈和铁芯组成，线圈缠绕在铁芯上，当线圈通电时，会产生旋转磁场，为电机提供动力，并确保电机的稳定运行。作为电机的重要组成部分，其不同分类主要基于其工艺结构特点、绕线方式以及应用场景等多个维度；无论是接线端子式定子、刺破式定子以及盘线式定子，它们都是电机制造中定子部分的不同设计和连接方式，每种方式都有其独特的工艺特点和应用优势。
一、接线端子式定子：通过接线端子设计与外部电源或控制系统实现高效、稳定的连接，为电路的正常运行和设备的稳定工作提供了有力保障。在工艺制造过程中，经过一系列精细的组装工艺和焊接技术，确保了其高品质的生产；
①引线侧绝缘支架上下骨架的插入，有效防止绝缘架翘起、缝隙等，从而确保电气连接的稳定性和可靠性。
②接线端子式定子在绕线工艺上也有着独特的优势，内绕机可自动完成漆包线的绕制、挂线、换槽、剪线、下料等流程，能够根据不同的应用需求和场景对绕线方式进行选择（例：三角形绕法△接法、星型接法Y接法、下过渡线等）以实现最优的电气性能。

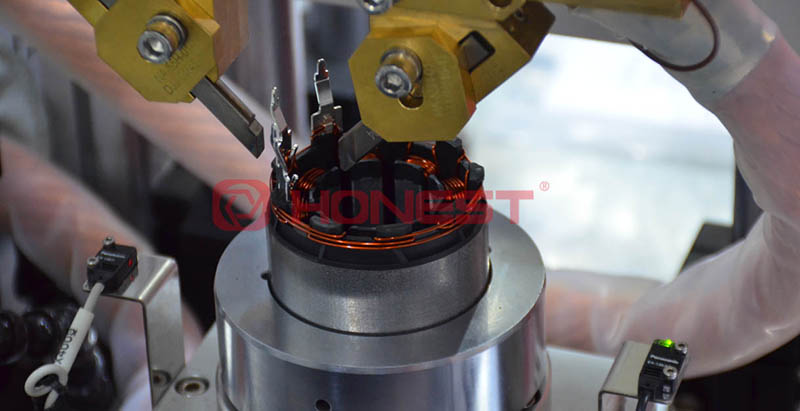

③通过电阻焊将铜线与端子焊接在一起，可以实现高效率、低变形的自动化生产，确保焊接质量。
二、刺破式定子：与接线端子式定子不同于主要在端子与铜线的连接方式，通过刺破工具破坏铜线漆膜，实现端子与铜线的导通。这种设计不仅免去了剥漆的繁琐步骤，还能有效防止氧化和虚焊问题的出现。且通过压平铁芯表面，消除了不规则形状和毛刺，从而提高了定子磁路的导磁性和能效。这种定子类型因其免剥漆、防止氧化等优点。
三、盘线式定子：其结构特点主要体现在定子线圈的排列方式上采用特殊的线圈布局，将铜线绕制在定子铁芯上，形成紧凑的线圈结构，使得线圈呈现出一种盘绕的形态。

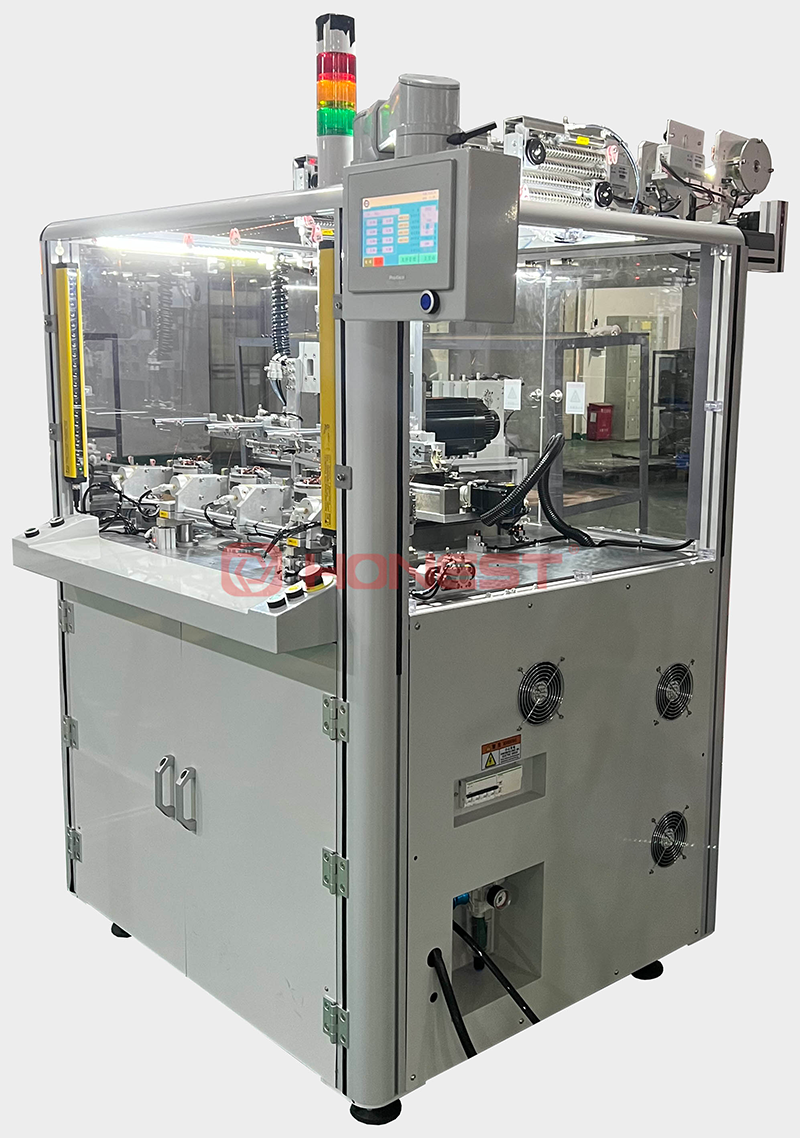

①工艺制造过程中，设备自动化程度较高，能够自动将线圈打入槽中，对槽纸长度、长度设备以及铁芯贴合等关键参数进行精确管控。

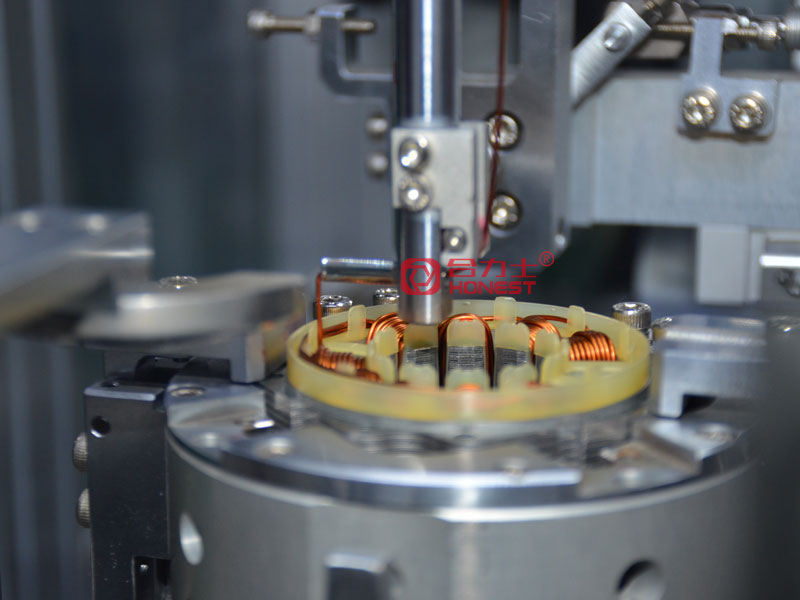

②内绕机使得漆包线的绕制、卷线圈数、卷线速度以及卷线拉力等关键步骤得以精确完成，确保了线圈绕制的质量。除此之外，为了增强绝缘效果，相间绝缘纸的插入以及槽纸的插入都是关键步骤。这些步骤通常需要人工操作，以确保绝缘纸和槽纸能够准确、牢固地插入到线圈之间，从而有效地隔离两线圈，防止电气故障的发生。
③在线圈绕制完成后，还需要进行一系列的后处理步骤。例如，人工整理线束、使用磨线机去除中性点铜线外漆膜等。这些步骤对于提升线圈的整体性能和稳定性至关重要。最后，通过性能测试来确保定子能够满足设计要求和使用需求。
以上，要实现
无刷内绕定子绕线高效且稳定的连接，需要从工艺制造、连接方式、设备自动化程度等多个方面进行综合优化。通过了解接线端子式定子、刺破式定子以及盘线式定子在无刷内绕定子段中各具特色，各自在作用、工艺特点和优势方面有所不同，但最终目的都是确保无刷内绕定子在电机中发挥出最佳的性能和稳定性。在实际应用中，可以根据电机的具体需求和环境选择适合的定子工艺类型。
