您的位置： 首页 > 产品频道 > 电机定转子绕线机 > 7011A转子精密绕线机（粗线）
7011A转子精密绕线机（粗线）

采用进口PLC控制，R轴伺服电机绕线，W轴换极，Y轴排线；自动收线头、线尾，最适用于粗线绕制。

服务热线： 0755-21044479
在线咨询
设备简介 / Introduction

设备展示 Product Display

  • 1

    本设备无废线头浪费

  • 2

    自动收线尾、线头，运行稳定

  • 3

    转换机种方便,可适合多种绕线方式

  • 4

    可多台链接实现自动化生产线

  • 5

    触摸屏上可实现修改程序，简单易学

  • 6

    非标可定制

点击查看相关视频

    粗线转子绕线机

  • 绕线图.jpg

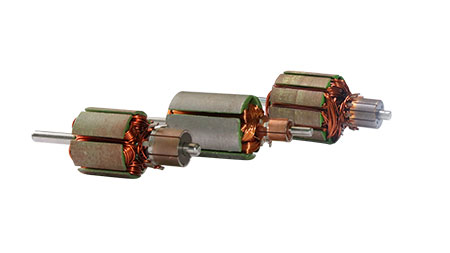

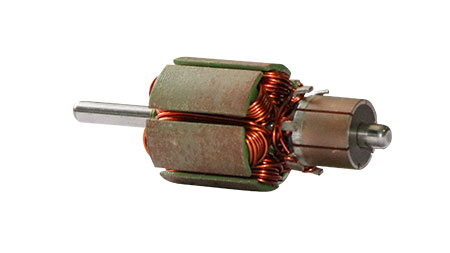

    部分样品展示

  • 绕线图.jpg

    更多请咨询

设备参数 Product parameter

功能

参数

完成工序

同时对2个产品

适用范围

外径范围φ18-φ45，叠厚60mm

适用线径

φ 0.3mm-φ1.2mm

绕线方式

多轴联动

排线、线头线尾

自动处理

上料卸料方式

人工

绕线速度

最高3000RMP

功率

3.8KW

外观尺寸

1400(L)*2050(W)*1800(H)mm
