控制器电机后盖智能化装配设备

控制器电机后盖智能化装配设备共由5套设备直线型排布组成,主输送采用倍速链,各工序工作站模组结构设计,适用于两款产品的控制器装配。其设计节省6名操作人员,减少企业劳动力成本的同时也保证了生产效率,质量更加稳定。设备主要工序流程有:机壳上料、线路板上料装配、预紧PCBA螺钉、紧固散热器、压线头、紧固PCBA螺钉+装配引线注塑件、检外观+扫描+收机等。

服务热线: 0755-21044479
设备简介 / Introduction

设备展示 Product Display

  • 1

    伺服螺丝批均带有数据显示及扭矩反馈功能

  • 2

    各工序工作站模组结构设计,彼此能独立运行及分开移动

  • 3

    当某工站暂停时,能人工操作生产

  • 4

    采用MES系统,可扫码获取绑定产品二维码信息,数据可追溯

  • 5

    设备控制柜窗口可视化。设备工作时,自带照明,方便调试和保养

  • 6

    自带安全交护锁,并在程序上设定了相关互锁功能

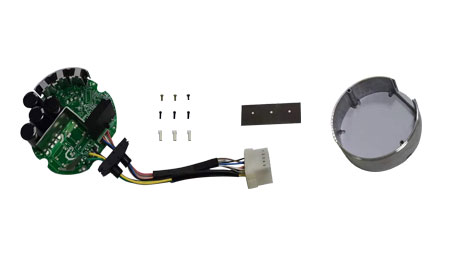

  • 控制器电机后盖智能化装配设备-散件图.jpg

    分体图

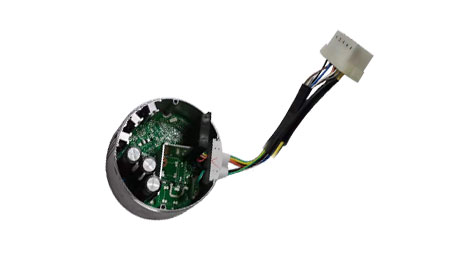

  • 控制器电机后盖智能化装配设备-后盖.jpg

    成品图

设备参数 Product parameter

功能

参数

生产效率

10.6s /pcs

兼容产品

2款产品

换款时间

≤10min

良品率

≥99.9%

稼动率

90%

电压

AC220V  50HZ

气压

0.3~0.8Mpa

功率

整线约15KW

控制方式

PLC + touch screen

尺寸

1000(L)*3100(W)*2000(H)mm
