三工位分块定子绕线机-空调压缩机定子自动绕线机-合利士智能装备

您的位置： 首页 > 产品频道 > 电机定转子绕线机 > 三工位分块定子绕线机-空调压缩机定子自动绕线机-合利士智能装备

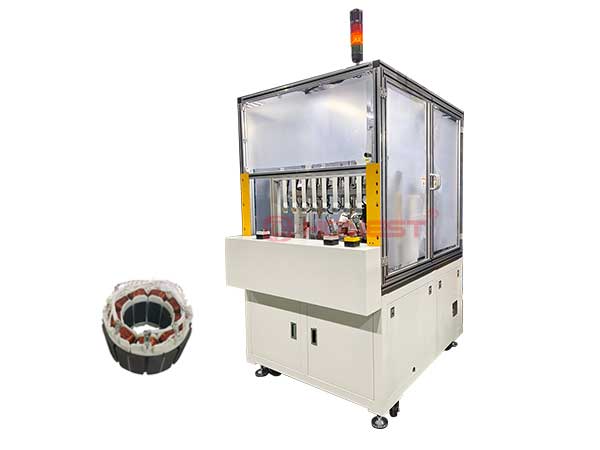

本设备为分块定子绕线机，绕线治具由输送线托盘来料，机械手自动抓取绕线治具上/下料，采用立式模芯绕线法，三主轴同步进行绕线，绕线过程中各轴相互配合，完成线包排线和过线，过线时自动套入套管，末线自动剪断；三组线皆可进行不良识别与不良追溯，配置伺服张力器控制绕线张力（可调节），为绕线时提供稳定的张力控制和张力监控，且具备断线报警功能，兼容使用线径φ0.7-φ1.2mm的定子产品,设备结构采用柔性化、模块化的设计，让设备可实现不同线径、定子外径及叠厚的定子绕线，兼容范围广，转款换型便捷，还有利于后期维护保养。

服务热线： 0755-21044479

在线咨询

设备简介 / Introduction

设备展示Product Display

1

设备符合人体工程学设计，操作简单易上手。
2

设备实时提示各种误操作、不良状态等。
3

设备异常时，在屏幕上显示异常报警，提示异常位置，方便人工操作。

4

可按图纸要求调试绕线，绕线圈数、动作、步数以及顺序可自由设定及编程。
5

卧式平绕、三工位绕线，独立主轴
6

排线整齐，层次分明，外观高度一致

点击查看相关视频

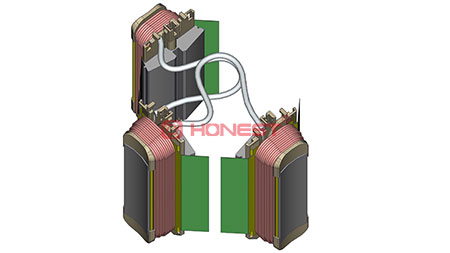

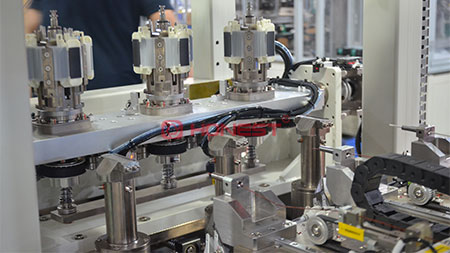

细节图

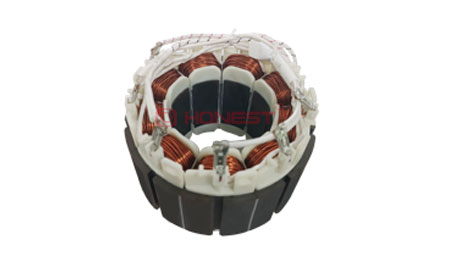

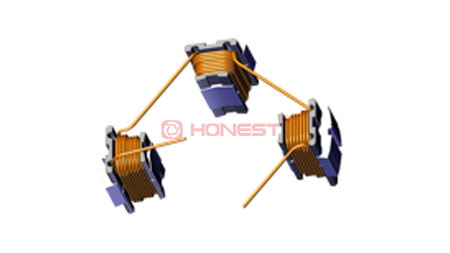

产品图

设备参数 Product parameter

功能	参数
效率	58s/pcs
良品率	99%
稼动率	90%
气压	≥0.6Mpa
功率	14kW
电压	三相/AC 380V/50Hz
控制方式	PLC+HMI
外观尺寸	1402(L)2391(W)2290(H)mm
应用领域	空调压缩机
