产品中心-电机装配线

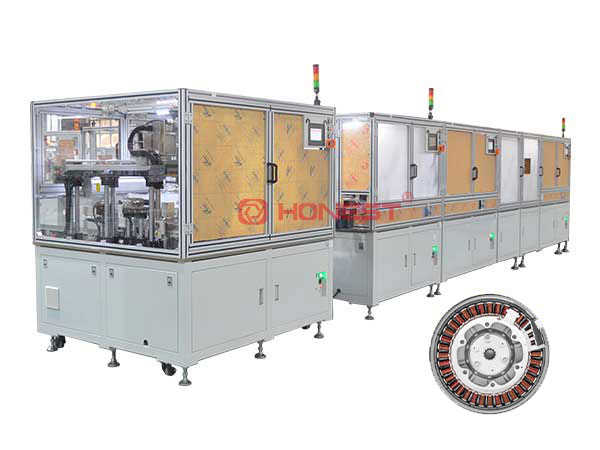

商用车水泵电机定子装配生产线

合利士商用车水泵电机定子装配生产线主要工序分为:双工位绕线机、成圆焊接机、激光打标&定子热套机及性能检测等工序,商用车水泵电机定子装配生产线确保分块水泵定子的生产质量,还能实现大规模、高效率的生产,满足汽车电机制造业日益增长的需求。

服务热线: 0755-21044479
设备简介 / Introduction

设备展示 Product Display

  • 1

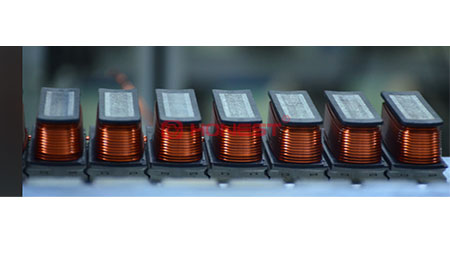

    分块定子绕线(12瓣连绕,4联为一组,由气剪刀分断)

  • 2

    成圆及焊接(配置成圆治具,人工上料;采用激光焊接)

  • 3

    成圆及焊接(配置成圆治具,人工上料;采用激光焊接)

  • 4

    性能检测(综合性能测试,气密性测试)

  • 5

    程序逻辑严谨无误,节拍调控得当,整线生产高效稳定,实现卓越生产效能

  • 6

    配套工控系统一键切换,减少产品转型所需要的时间

  • 3.成品定子.jpg

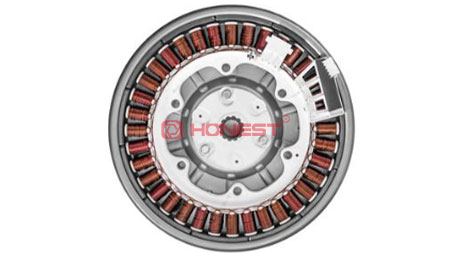

    定子图

  • 3-产品分体-成品.jpg

    绕线图

设备参数 Product parameter

功能

参数

生产效率

480S/PCS

兼容产品

3款

换款时间

5min

电压

总进线 三相AC 380V 50HZ

气压

0.45-0.65Mpa

功率

90KW

控制方式

PLC+HMI

尺寸

26000(L)*7500(W)*3000(H)mm

应用领域

商用车水泵定子
