新能源汽车驱动电机总装设备

新能源汽车驱动电机总装设备工序有：转子压装后轴承、旋变转子及压板压装、端盖安装定位销&弹性波垫、端盖轴承室加热、端盖与转子装配、主壳体安装前挡油环、机壳加热、定子热套、壳体冷却、电性能测试、主减齿轮终拧紧固定、电机总成冷却、O型圈、壳体涂胶、安装冷却器、安装压滤器、加油螺塞、气密测试、产品外观检查、包装、存储等。

服务热线： 0755-21044479

在线咨询

设备简介 / Introduction

设备展示 Product Display

1

自动化程度比较高，所有工艺都有防错防漏检测
2

配置整线数据采集系统保证每道工序可追溯
3

全新设计的驱动总成结构开发出稳定可靠的柔性装配机构，保证组装品质可靠

4

机器人分配合理最大限度提高机器人的使用效率；自动衔接在线体之间
5

数字化管理产线，工艺数据绑定
6

可根据客户需求非标定制

点击查看相关视频

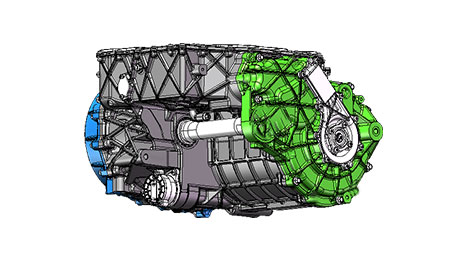

电机图

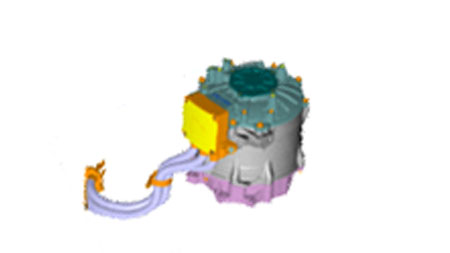

电机图

设备参数 Product parameter

功能	参数
生产效率	100s/pcs（应用于48或54槽的扁线电机）
兼容产品	2款
换款时间	30min
良品率	99.9%
功率	750kw
电压	80V/220V
稼动率	整线≥95%
控制方式	西门子PLC
应用领域	新能源汽车上的主驱动电机
外观尺寸	58000(L)20000(W)2800(H)mm
